Ref : 2-160595.3

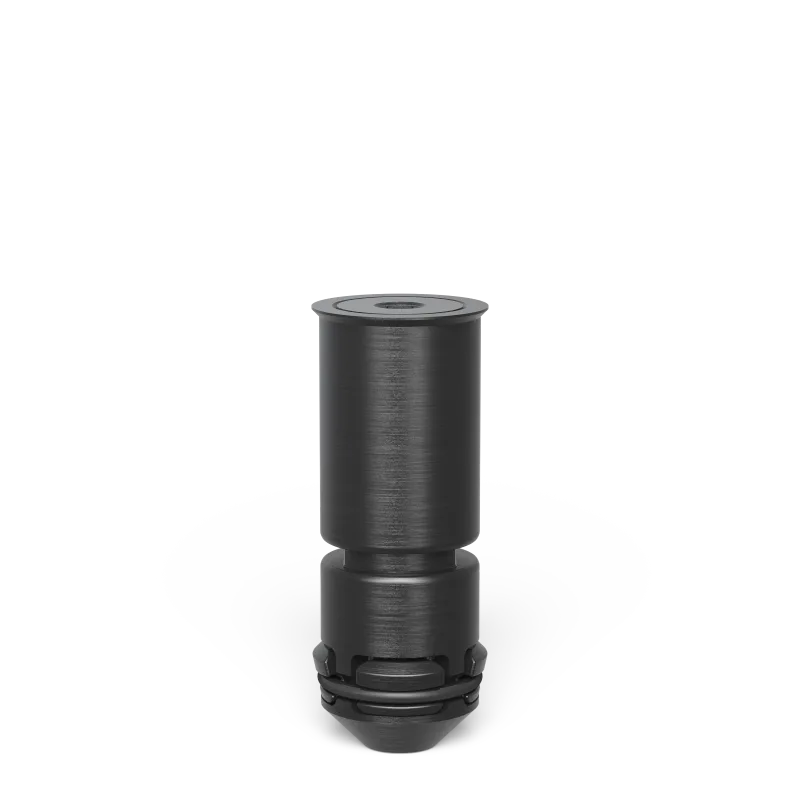

Boulon de bridage de surface au ras Siegmund System 16 pour trois éléments. Ses segments en acier trempé se déplient dans l’alésage et répartissent l’effort à plat, ce qui le rend adapté aux profilés en aluminium. Serrage à la clé six pans de 4, 10 Nm. Longueur 45 mm, plage de serrage 34 à 38 mm.
57,60 €
Pinces de bridage
Équerres
Kits
Équerres
Les profilés Alu intègrent des rainures hexagonales et des alésages System Siegmund positionnés tous les 50 mm avec précision. Grâce à cette régularité, chaque accessoire se fixe exactement là où vous le souhaitez, sans approximation. Les boulons assurent un maintien solide qui résiste même aux sollicitations les plus fortes.
Zone de bridage réglable, adapté aussi aux trous oblongs.
Tête noyée dans l’alésage, sans dépassement.
Non utilisable pour les trous oblongs
Pour relier 2 éléments (équerres, butées…) Ne pas utiliser pour relier des tables.
Liaison de 3 éléments (équerres, butées…) Ne pas utiliser pour relier des tables.
Paiement sécurisé
Transactions protégées
Expédition 2 à 7 jours
Livraison Colissimo à domicile
Expert en outillage
Matériel professionnel
Retours sous 14 jours
Conformément à la loi
Conseil d'expert
Lun-Ven 9h-17h
Pour le sciage, le vissage ou le montage, l’établi Siegmund offre une surface de travail stable et précise, adaptée aussi bien au bois qu’au métal. Choisissez votre plateau, acier nitruré plasma ou profilés Alu légers, puis agrandissez votre établi à volonté grâce au système modulaire : tiroirs, tables machines, rallonges. Une base solide, pensée pour évoluer avec votre atelier.
Pour positionner vos pièces avec précision
Description complète

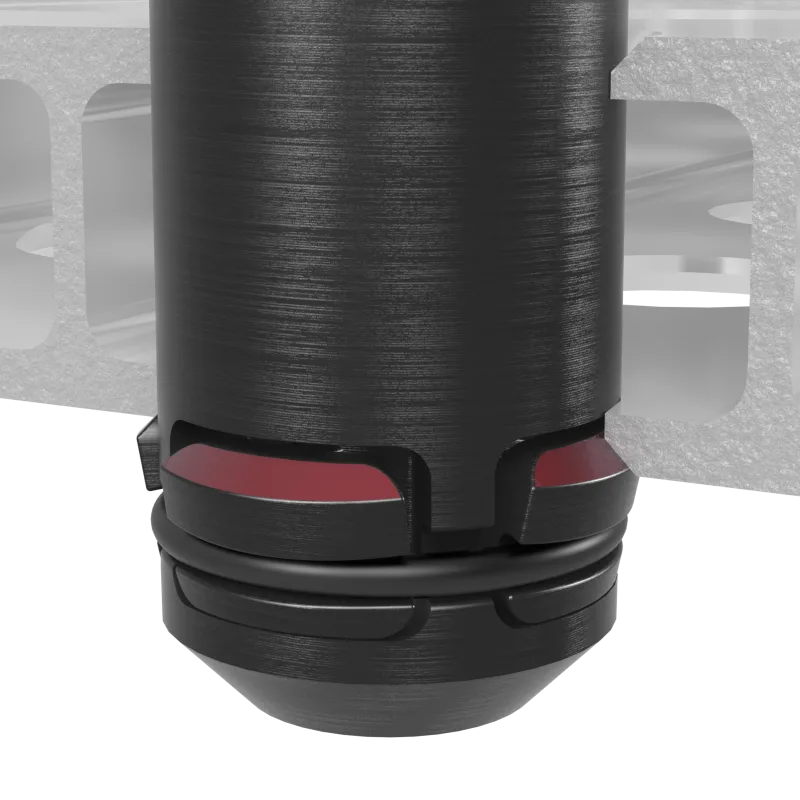

Le boulon de bridage de surface au ras triple Siegmund (160595.3) relie trois éléments du System 16 : équerres, butées, profilés. Son serrage repose sur des segments en acier à outils trempé à cœur qui se déplient dans l’alésage et s’appuient à plat sur toute la surface. L’effort est réparti sur une grande surface, ce qui ménage les alésages : Siegmund le recommande pour les profilés en aluminium et les matériaux tendres.

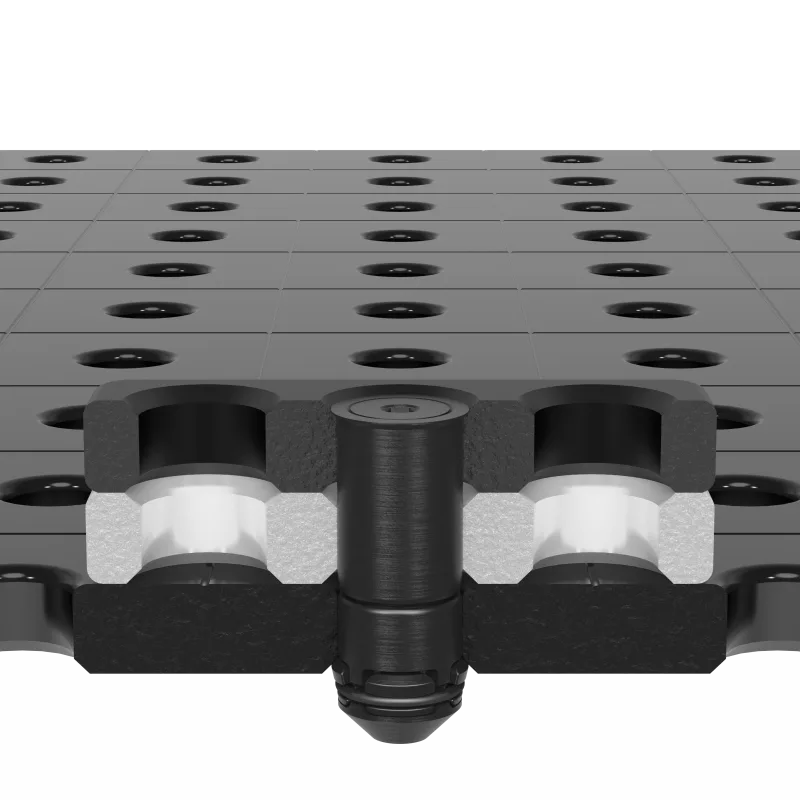

Sa tête se loge dans un lamage : une fois serré, le boulon ne dépasse pas de la surface.
| Référence Siegmund | 2-160595.3 |
| Système | System 16 (alésages Ø 16 mm) |
| Éléments bridés | 3 |
| Mécanisme | segments dépliables en acier à outils trempé |
| Montage | au ras (tête noyée) |
| Plage de serrage | env. 34 à 38 mm |
| Serrage | clé six pans de 4, 10 Nm (acier et aluminium) |
| Longueur | 45 mm |
| Effort de cisaillement | 45 kN |
| Effort de traction | 3 kN sur acier, 2 kN sur aluminium |
| Finition | brunie |
| Poids | 0,07 kg |
Ce boulon ne convient pas aux trous oblongs.
Important : ce boulon ne doit pas servir à relier deux tables, ni une table et une équerre en U. Pour ces liaisons, Siegmund prévoit des boulons de liaison.
Conseils
Utilisez une clé six pans de 4 et serrez à 10 Nm. Siegmund demande de ne pas dépasser les couples et les charges autorisés.
Ce boulon est prévu pour trois éléments, soit une épaisseur cumulée d’environ 34 à 38 mm. Pour brider deux éléments, prenez la version double.
Pour assembler deux tables, ou une table et une équerre en U, utilisez des boulons de liaison Siegmund.
La version au ras doit être posée dans un alésage rond, pas dans un trou oblong.
Autres informations
Siegmund propose deux grandes familles de boulons de bridage : les boulons à serrage rapide, qui se verrouillent par des billes, et les boulons de bridage de surface, qui se verrouillent par des segments. Les boulons à segments répartissent l’effort sur une surface plus large et sont conseillés sur les profilés en aluminium et les matériaux tendres.
Ce modèle existe en version double (2 éléments) et triple (3 éléments), en tête standard ou au ras. Il s’adresse aux ateliers équipés d’établis ou de tables Siegmund System 16.
Le boulon de bridage de surface au ras triple de Siegmund relie trois éléments du System 16 sur une table ou un établi équipé d’alésages de 16 mm.
Contrairement aux boulons à serrage rapide qui se verrouillent par des billes, il se bloque grâce à des segments en acier trempé qui s’appuient à plat dans l’alésage. L’effort réparti ménage les alésages, d’où son usage conseillé sur l’aluminium.
Il se serre à la clé six pans de 4 à 10 Nm, mesure 45 mm et supporte 45 kN en cisaillement.
