Ref : 2-160108.A
L’équerre de butée et de bridage 90 X de Siegmund est une pièce compacte en aluminium pour le System 16. Elle sert de butée pour les grands profilés. Associée à une autre équerre et bridée dans son trou oblong, elle crée une surface réglable en hauteur. Format 90 × 50 × 25 mm pour 0,07 kg.
14,40 €
Les profilés Alu intègrent des rainures hexagonales et des alésages System Siegmund positionnés tous les 50 mm avec précision. Grâce à cette régularité, chaque accessoire se fixe exactement là où vous le souhaitez, sans approximation. Les boulons assurent un maintien solide qui résiste même aux sollicitations les plus fortes.
Zone de bridage réglable, adapté aussi aux trous oblongs.
Tête noyée dans l’alésage, sans dépassement.
Non utilisable pour les trous oblongs
Pour relier 2 éléments (équerres, butées…) Ne pas utiliser pour relier des tables.
Liaison de 3 éléments (équerres, butées…) Ne pas utiliser pour relier des tables.
Paiement sécurisé
Transactions protégées
Expédition 2 à 7 jours
Livraison Colissimo à domicile
Expert en outillage
Matériel professionnel
Retours sous 14 jours
Conformément à la loi
Conseil d'expert
Lun-Ven 9h-17h

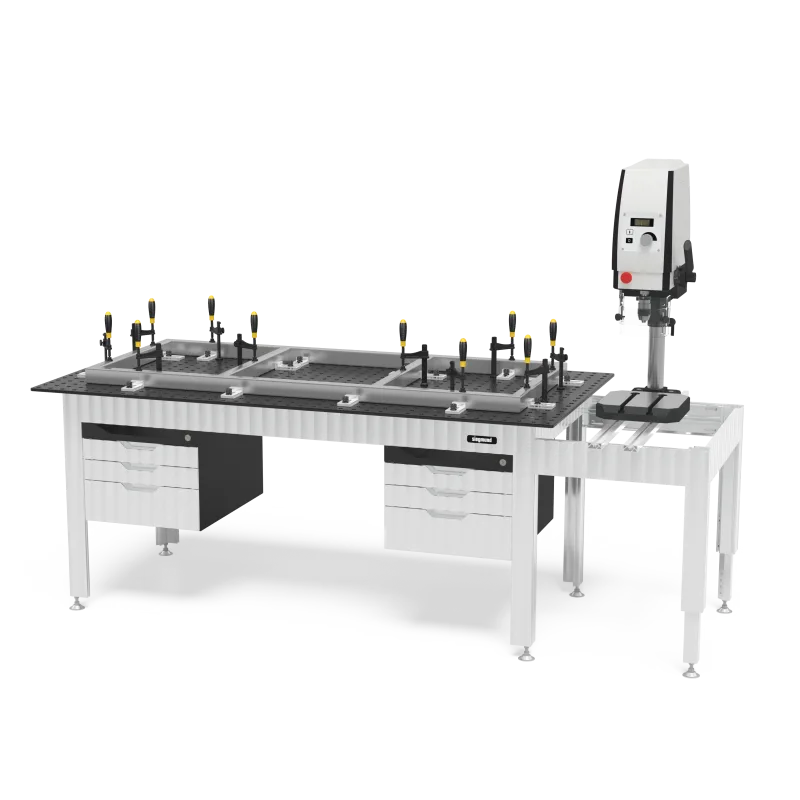

Pour le sciage, le vissage ou le montage, l’établi Siegmund offre une surface de travail stable et précise, adaptée aussi bien au bois qu’au métal. Choisissez votre plateau, acier nitruré plasma ou profilés Alu légers, puis agrandissez votre établi à volonté grâce au système modulaire : tiroirs, tables machines, rallonges. Une base solide, pensée pour évoluer avec votre atelier.
Pour positionner vos pièces avec précision
Description complète
La « Stop and Clamping Square 90 X » de Siegmund est une équerre de butée et de bridage en aluminium pour le System 16. Plus basse que les équerres 90 L (25 mm de hauteur), elle sert de butée pour les grands profilés. Combinée avec les autres équerres, elle forme une surface d’appui réglable en hauteur grâce au bridage dans son trou oblong.
| Désignation fabricant | Stop and Clamping Square 90 X Aluminium |
| Référence Siegmund | 2-160108.A |
| Système | System 16 |
| Matériau | Aluminium |
| Longueur | 90 mm |
| Largeur | 50 mm |
| Hauteur | 25 mm |
| Poids | 0,07 kg |
| Fixation | Trou oblong |
| EAN / GTIN | 4251805911039 |
Conseils
La 90 X mesure 25 mm de haut, contre 90 mm pour la 90 L. Choisissez la 90 X pour une butée basse ou un appui, et une équerre 90 L pour un appui vertical de 90 mm.
Bridez la 90 X sur une autre équerre par son trou oblong, puis faites-la glisser jusqu’à la hauteur voulue avant de serrer le boulon.
Siegmund demande d’utiliser ces accessoires sur une surface plane et porteuse, de fixer les pièces avant de les travailler et de porter des équipements de protection lors du montage et du bridage.
Autres informations
Siegmund présente la 90 X avec la 90 SL comme butée pour grands profilés. Elle complète les équerres 90 L et les autres équerres de butée et de bridage du System 16, qui se fixent dans les alésages de 16 mm des tables.
Pour la monter, prévoyez des boulons de bridage System 16 et, pour créer une surface réglable en hauteur, une équerre System 16 sur laquelle la brider.
L’équerre de butée et de bridage 90 X de Siegmund (référence 2-160108.A) est un accessoire en aluminium pour les tables de soudage System 16. Elle mesure 90 × 50 × 25 mm et pèse 0,07 kg.
Siegmund la destine à servir de butée pour les grands profilés. Elle se combine avec toutes les équerres de la gamme : bridée dans son trou oblong, elle crée une surface d’appui réglable en hauteur.
Artisans soudeurs, serruriers-métalliers et ateliers de chaudronnerie l’utilisent pour positionner des profilés avant pointage et soudure, en complément des équerres 90 L et des autres accessoires de bridage System 16.
