Le système de bridage est un élément central dans tout atelier de soudure ou d’assemblage métallique. Son choix conditionne directement la précision géométrique, la répétabilité des montages et l’efficacité globale du travail. Avant même de parler de procédés de soudage ou de machines, le bridage détermine la capacité d’un atelier à produire juste, de manière constante et maîtrisée.
Un système de bridage mal adapté génère des défauts, des reprises et une perte de temps significative. À l’inverse, un système de bridage correctement dimensionné permet de sécuriser les opérations, d’optimiser les temps de mise en place et d’accompagner l’évolution des besoins de production.
Le bridage n’est pas un simple moyen de maintien. Il agit comme un outil de contrôle du process. En soudure, les contraintes thermiques provoquent des dilatations et des retraits qui modifient les cotes et les angles. Sans bridage rigide et précis, ces phénomènes rendent le résultat final imprévisible.
Choisir un système de bridage adapté permet :
de maintenir les pièces dans une position exacte pendant toute l’opération,
de limiter les déformations liées au soudage,
d’assurer une répétabilité fiable d’une pièce à l’autre,
de réduire les opérations de correction après soudage.
Dans un contexte professionnel, le bridage devient un levier direct de qualité et de rentabilité.
Avant de sélectionner un système de bridage, il est indispensable d’identifier les contraintes propres à l’activité de l’atelier. Toutes les situations de soudage ne présentent pas les mêmes exigences.
Les principaux critères à analyser sont :
la taille et le poids des pièces,
la complexité géométrique des assemblages,
les tolérances dimensionnelles attendues,
la fréquence de répétition des montages,
le type de production (unitaire, petite série, série).
Un atelier travaillant en pièce unique n’aura pas les mêmes besoins qu’un atelier orienté production répétitive. Le système de bridage doit être choisi en fonction de ces réalités, et non uniquement sur des critères théoriques ou budgétaires.
La table de soudure constitue la fondation de tout système de bridage. Contrairement à un établi classique, elle sert de référence géométrique. Sa planéité, sa rigidité et la régularité de ses points de fixation conditionnent la qualité de l’ensemble du montage.
Une table de soudure de précision offre :
une surface plane et stable,
des réseaux d’alésages réguliers,
une compatibilité avec des accessoires normalisés,
une répétabilité des montages.

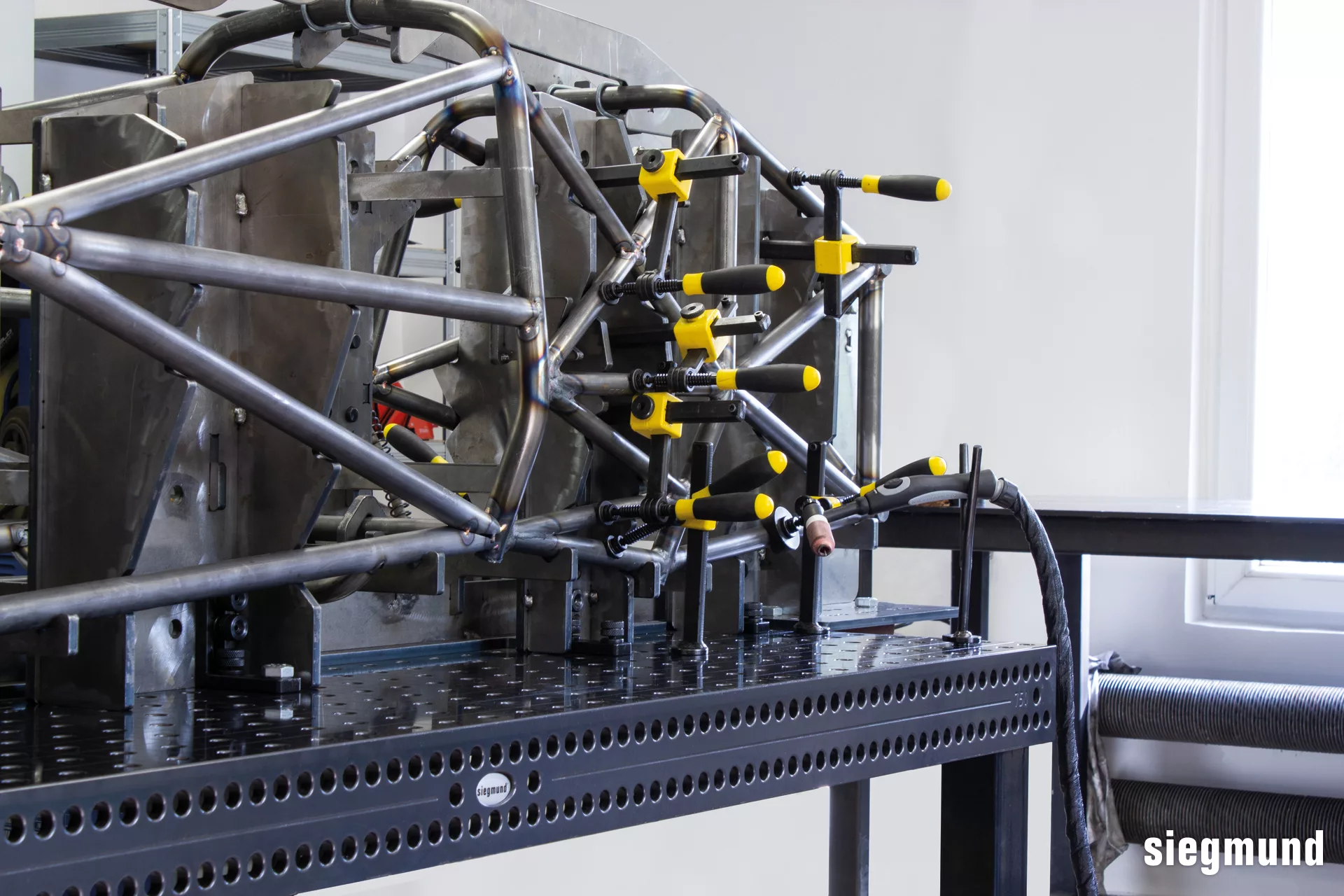

Les tables développées par Siegmund illustrent cette approche. Elles sont conçues pour supporter des charges importantes tout en conservant leur planéité et leur précision dans le temps. Cette base fiable permet de construire un système de bridage cohérent et évolutif, adapté aux exigences industrielles comme artisanales.
Un système de bridage ne se limite jamais à une table seule. Ce sont les accessoires qui lui donnent toute sa fonctionnalité. Brides, pinces, butées, équerres et éléments de positionnement permettent d’adapter le montage à chaque configuration de pièce.
Les accessoires de bridage ont plusieurs fonctions essentielles :
maintien sans contrainte excessive sur la pièce,
positionnement précis des angles et des cotes,
modularité du montage,
réduction des temps de préparation.
Un choix cohérent d’accessoires de bridage permet de multiplier les configurations possibles sans multiplier les équipements. L’objectif n’est pas d’accumuler des composants, mais de constituer un ensemble compatible et rationnel.
Le système de bridage doit être dimensionné en fonction de l’activité réelle de l’atelier. Un surdimensionnement inutile entraîne des coûts élevés et une complexité excessive. À l’inverse, un système trop léger limite les possibilités et génère des contraintes supplémentaires.
Pour un atelier artisanal ou de petite série, un système modulaire permet de :
s’adapter rapidement à des pièces différentes,
limiter l’investissement initial,
faire évoluer progressivement l’équipement.
Pour une production plus répétitive, le système de bridage doit privilégier :
la répétabilité,
la rapidité de mise en place,
la robustesse des composants,
la standardisation des montages.
Dans les deux cas, la logique reste la même : partir d’une base fiable et faire évoluer le système selon les besoins réels.
Le bridage modulaire repose sur un principe simple : chaque élément du système de bridage est compatible avec les autres. Cette compatibilité permet de créer des montages variés à partir d’un nombre limité de composants.
Les avantages du bridage modulaire sont multiples :
réduction des temps de préparation,
adaptation rapide à de nouvelles pièces,
limitation du stockage d’outillage spécifique,
investissement progressif et maîtrisé.
Cette approche est particulièrement adaptée aux ateliers confrontés à une grande diversité de projets, où la flexibilité est un critère clé.
Certaines erreurs reviennent régulièrement lors de la mise en place d’un système de bridage.
Les plus courantes sont :
sous-estimer les contraintes thermiques du soudage,
choisir une table non adaptée aux charges réelles,
multiplier des accessoires incompatibles entre eux,
privilégier le coût initial au détriment de la durabilité,
négliger la répétabilité des montages.
Ces choix se traduisent souvent par des pertes de temps, une baisse de qualité et des coûts indirects élevés. Un système de bridage doit être envisagé comme un investissement structurant, et non comme un simple accessoire.
Un système de bridage performant n’est jamais figé. Il évolue avec l’atelier, les projets et les exigences des clients. La construction d’un système évolutif repose sur quelques principes simples :
partir d’une table de soudure de précision,
sélectionner des accessoires compatibles et normalisés,
privilégier la modularité,
investir progressivement selon les besoins.
Cette approche permet de sécuriser les opérations dès le départ tout en conservant une capacité d’adaptation sur le long terme.
Le système de bridage joue un rôle déterminant dans la précision, la répétabilité et la rentabilité des opérations de soudure. Son choix doit être guidé par les contraintes réelles de l’atelier et non par des considérations ponctuelles.
En s’appuyant sur une table de soudure de précision et des accessoires de bridage cohérents, l’atelier met en place une base solide pour produire avec constance, réduire les reprises et optimiser son organisation. Le système de bridage n’est pas un élément secondaire : il constitue l’un des piliers techniques de toute production maîtrisée.
