Ref : WAC35-SW

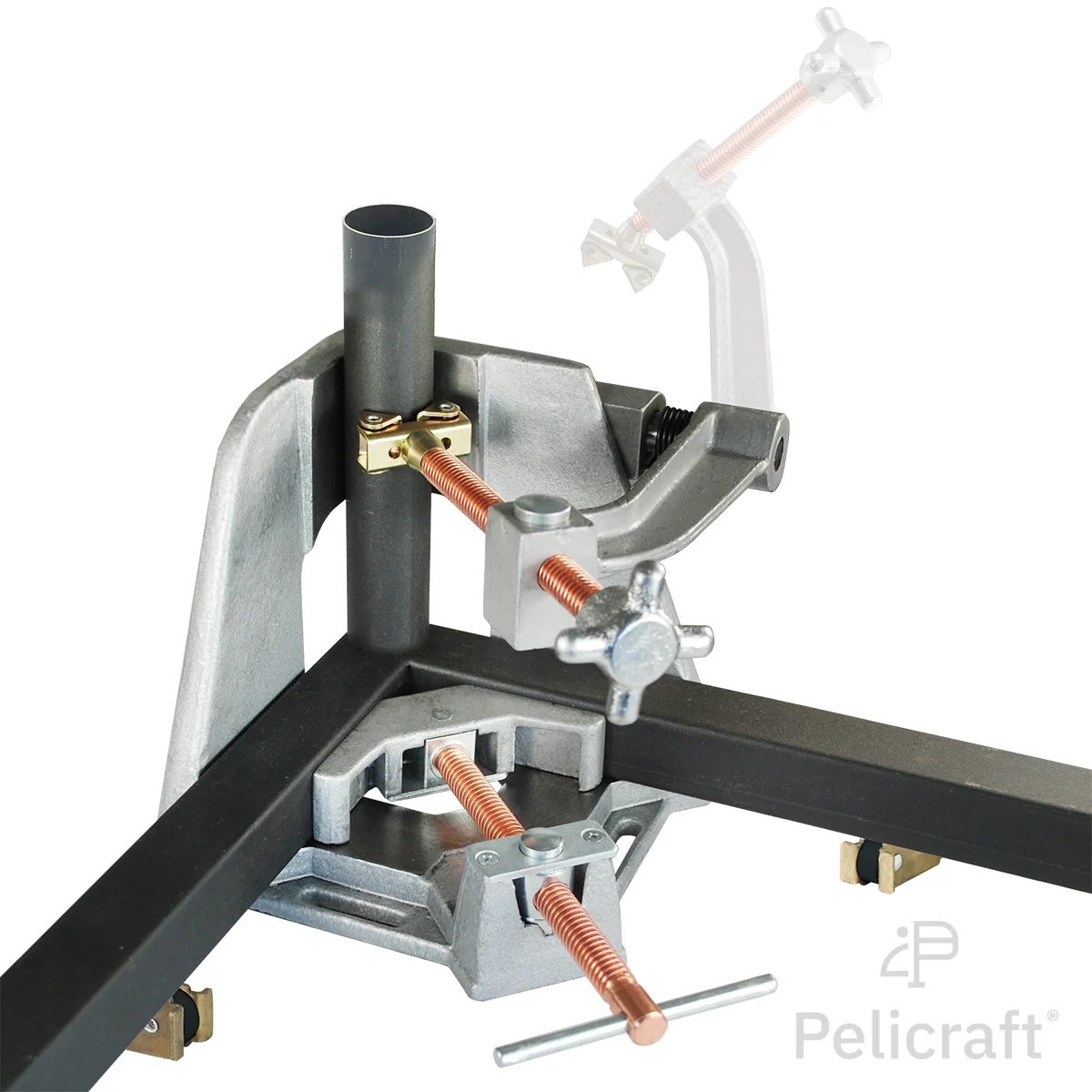

L’étau 3 axes Strong Hand Tools est un montage fixe qui maintient en position, avant soudage, un assemblage de trois pièces orientées selon trois axes (X, Y, Z), comme un angle de cadre ou de châssis.

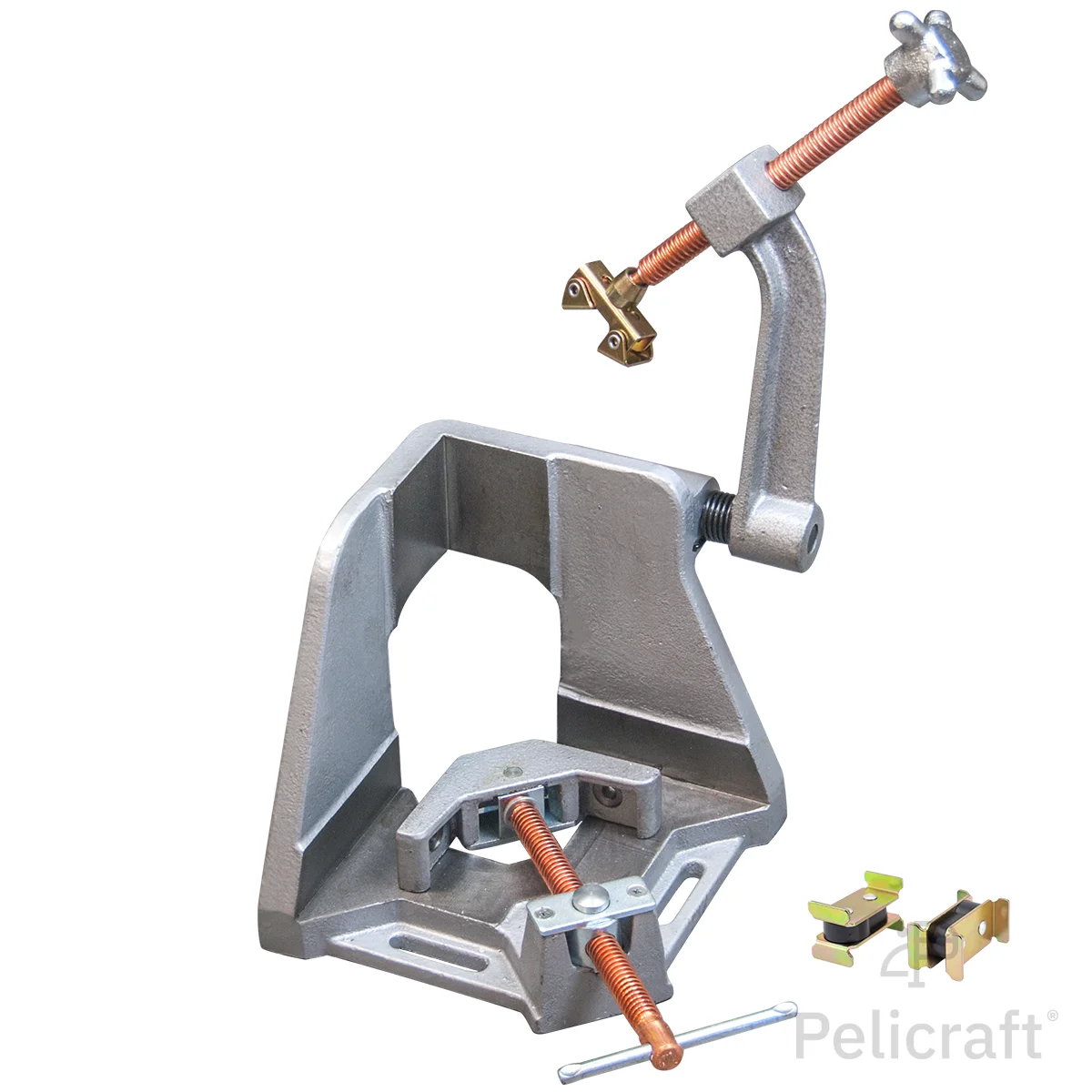

Deux vis à bouton d’action rapide, un bras pivotant escamotable équipé d’un V-Pad, deux cales et deux blocs d’appui magnétiques. Capacité 95 mm (WAC35-SW) ou 120 mm (WAC45-SW).
Plage de prix : 187,86 € à 337,78 €
Description complète

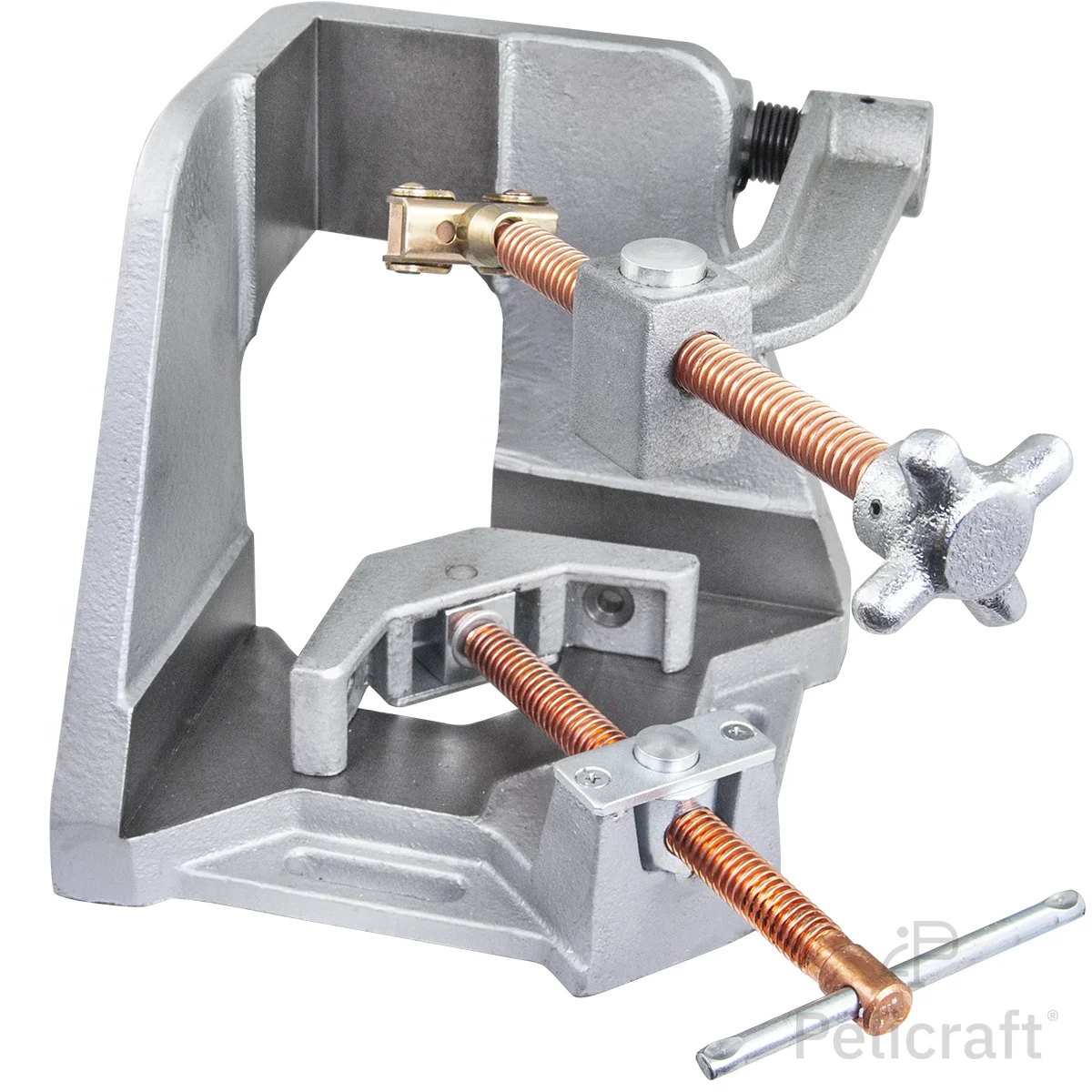

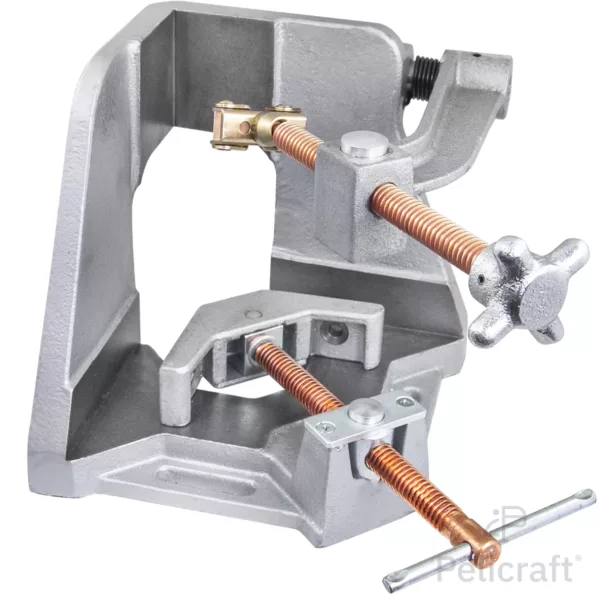

L’étau 3 axes Strong Hand Tools n’est pas un étau orientable : c’est un montage fixe. Il tient trois pièces en position selon trois axes (X, Y, Z) avant le soudage, typiquement l’angle d’un cadre, d’un châssis ou d’une structure en tube. Le fabricant recommande aussi de laisser les pièces serrées pendant le refroidissement, pour limiter les déformations dues au retrait.
| Caractéristique | WAC35-SW | WAC45-SW |
|---|---|---|
| Capacité | 95 mm (3,75″) | 120 mm (4,75″) |
| Assemblage en onglet | 96,5 mm | 127 mm |
| Longueur des mors | 121,9 mm | 132,1 mm |
| Dégagement en T | 63,5 mm | 101,6 mm |
| Hauteur des mors | 35,6 mm | 63,5 mm |
| Hauteur hors tout | 210,8 mm | 241,3 mm |
| Lumières de la base (longueur × largeur) | 40,6 × 10,2 mm | 50,8 × 10,2 mm |
| Poids (brut) | 10,9 kg | 15,9 kg |
Conseils
Boulonnez l’étau sur l’établi ou la table de soudage par les lumières de la base : un assemblage de trois pièces se serre mieux sur un montage qui ne bouge pas.

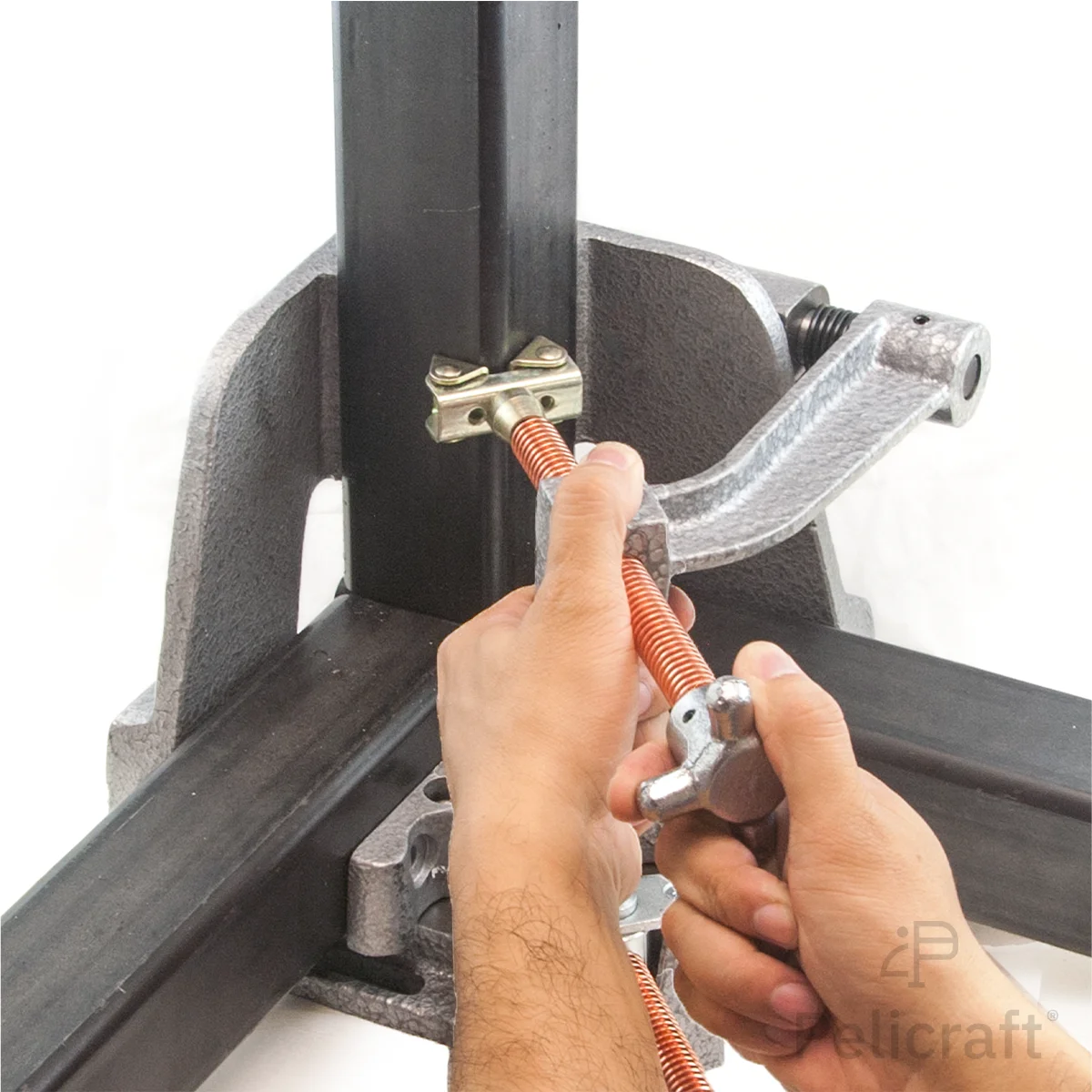

Appuyez sur le bouton d’action rapide pour amener la vis au contact de la pièce, relâchez-le, puis terminez le serrage à la main.
Placez un bloc d’appui magnétique sous l’extrémité d’une barre longue, à la hauteur qui la met de niveau avec le mors.
Après le pointage ou la soudure, gardez l’assemblage dans l’étau jusqu’au refroidissement pour limiter les déformations, puis pivotez le bras pour le sortir.
Autres informations
L’étau 3 axes complète les étaux 2 axes de la même marque : là où l’étau 2 axes assemble deux pièces à 90° (en onglet ou en T), le 3 axes ajoute un troisième axe grâce à son bras pivotant. Il existe en deux tailles, 95 mm (WAC35-SW) et 120 mm (WAC45-SW).
Il s’adresse aux ateliers de chaudronnerie, de métallerie et de serrurerie qui soudent des cadres, des châssis ou des structures tubulaires et veulent des angles répétables d’une pièce à l’autre.
Paiement sécurisé
Transactions protégées
Expédition 2 à 7 jours
Livraison Colissimo à domicile
Expert en outillage
Matériel professionnel
Retours sous 14 jours
Conformément à la loi
Conseil d'expert
Lun-Ven 9h-17h

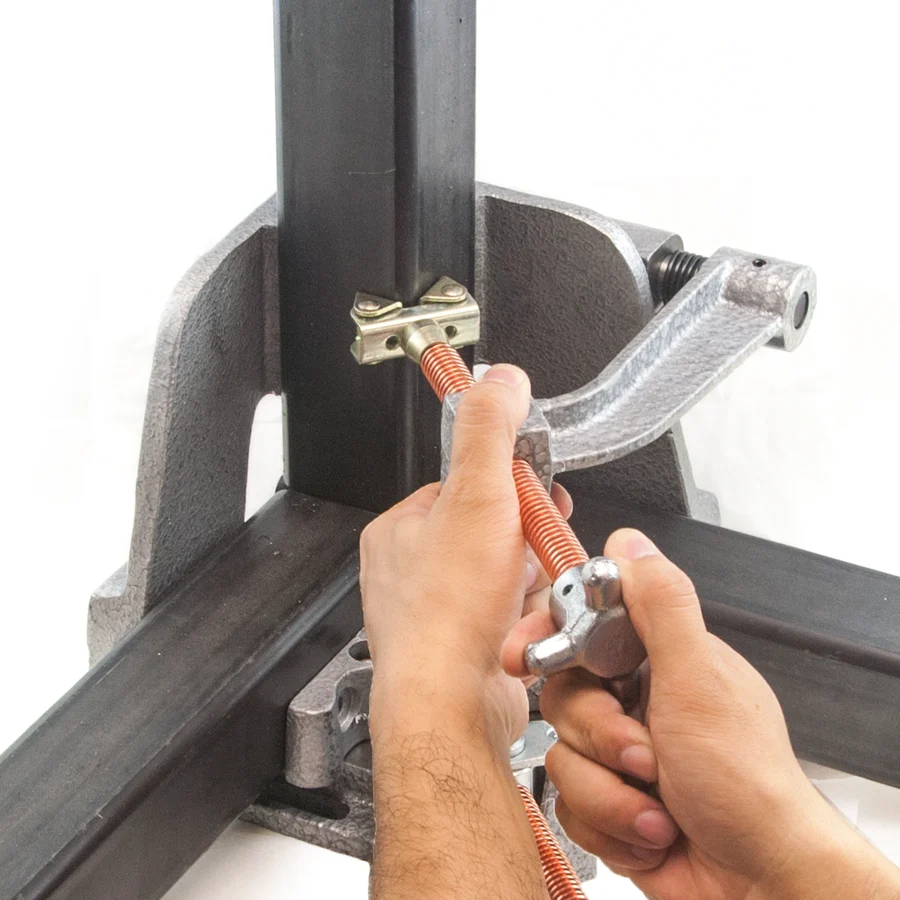

Étau d'établi 3 axes — Série WAC-SW
Doté de vis à action rapide et d'un bras escamotable (« swing-away »), cet étau maintient une pièce en position sur 3 axes avant soudage. Il maintient également les pièces en place pendant le refroidissement, pour minimiser la distorsion due à la contraction.
Les deux modèles disposent de :
Brevet U.S. 6860475

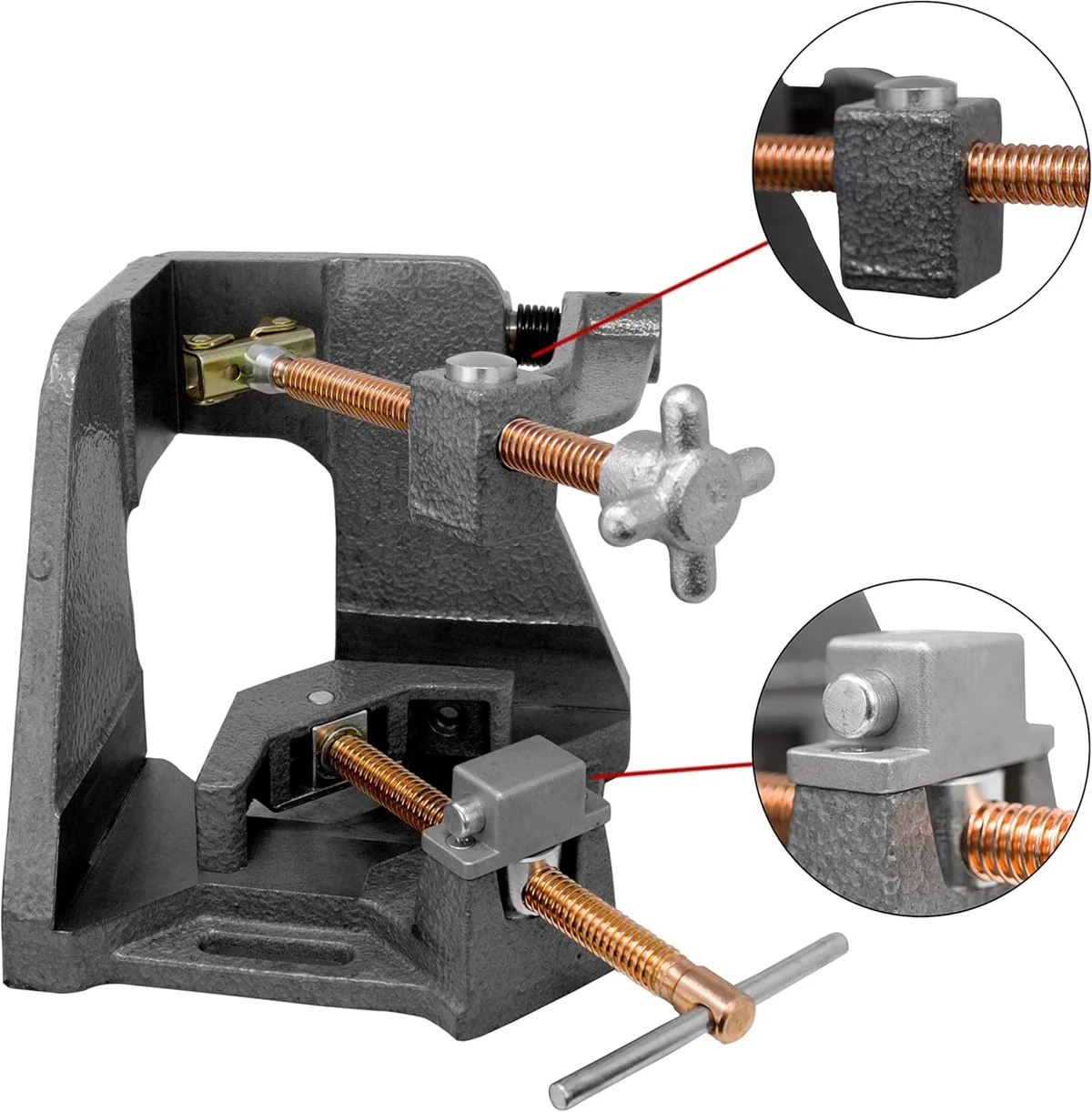

Appuyez sur le bouton pour permettre aux vis filetées de coulisser librement, à l'entrée comme à la sortie.
V-Pad et bouton à action rapide intégrés sur le bras escamotable.
Blocs offerts de 25, 32 et 51 mm de hauteur, pour soutenir et stabiliser les pièces longues.

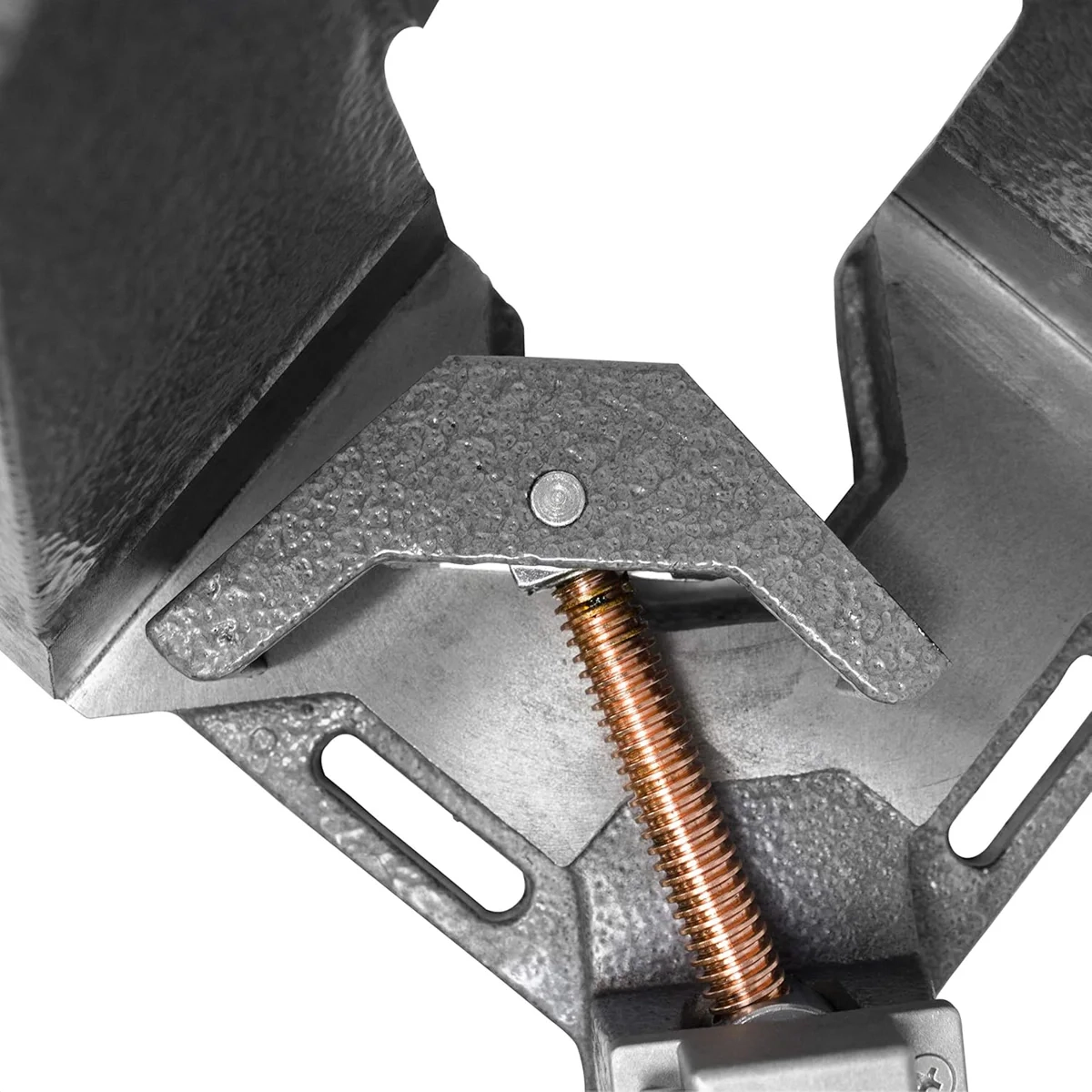

Pivote pour épouser l'angle de la pièce et garantir un contact optimal sur toute la surface de serrage.
Taille fente
40,6 mm
Diamètre fente
10,2 mm
Capacité à onglet
96,5 mm
Longueur mâchoire
122 mm
Dégagement en T
63,5 mm
Hauteur mâchoire
35,6 mm
Hauteur totale
210,8 mm
Poids
10,9 kg

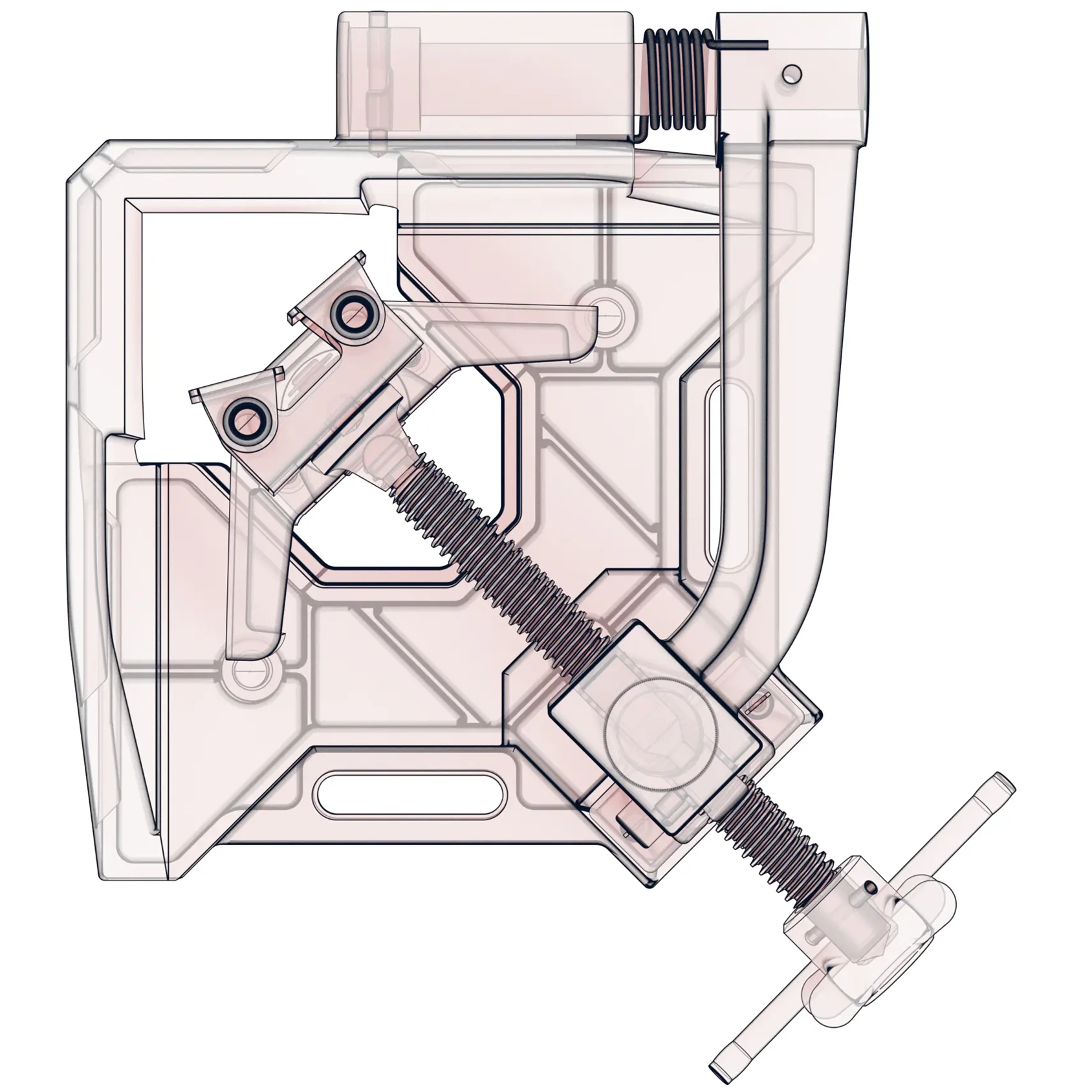

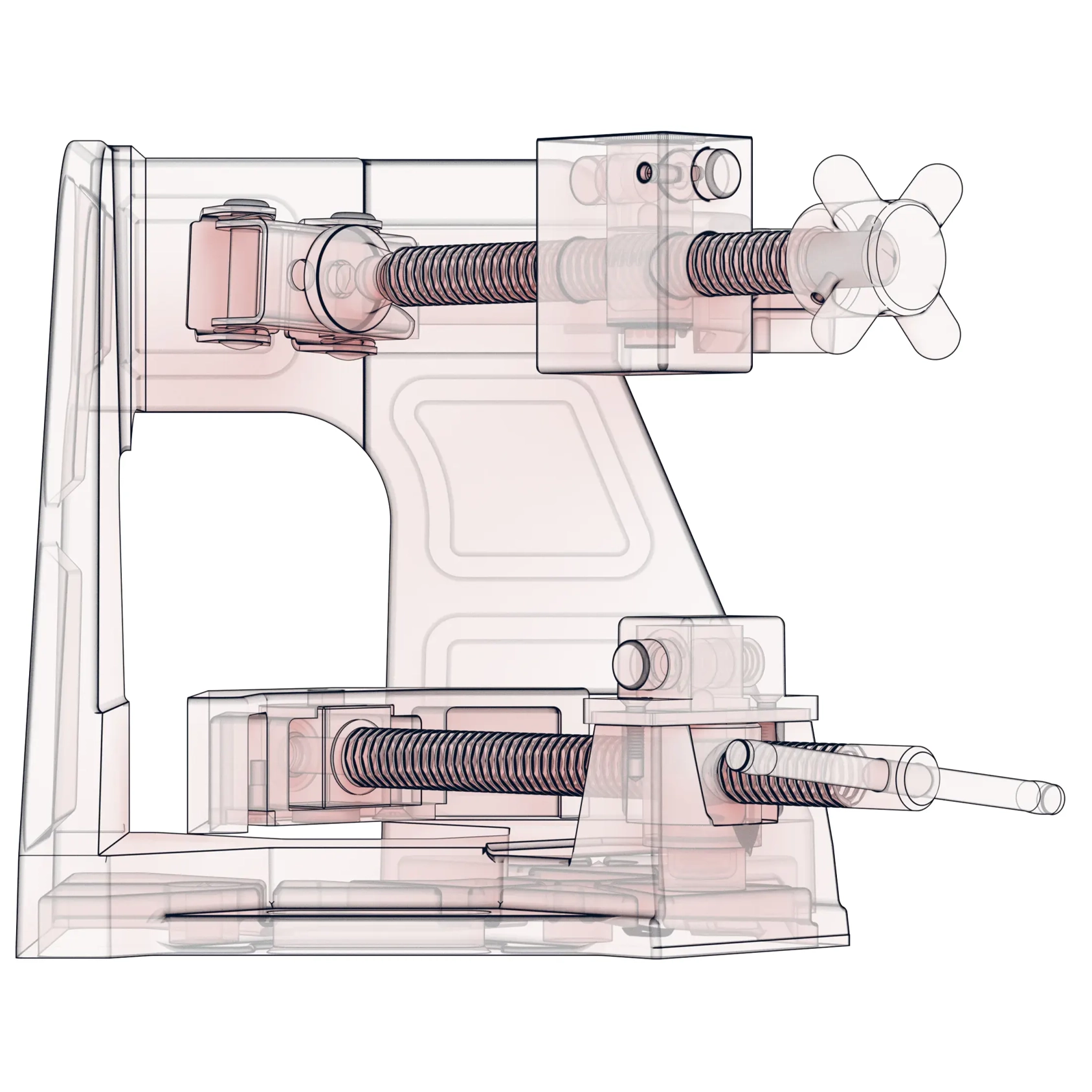

Taille fente
50,8 mm
Diamètre fente
10,2 mm
Capacité à onglet
127 mm
Longueur mâchoire
132,1 mm
Dégagement en T
101,6 mm
Hauteur mâchoire
63,5 mm
Hauteur totale
241,3 mm
Poids
15,9 kg
Pour un équerrage léger et portable ou une fixation magnétique instantanée, deux autres outils Strong Hand Tools à considérer.

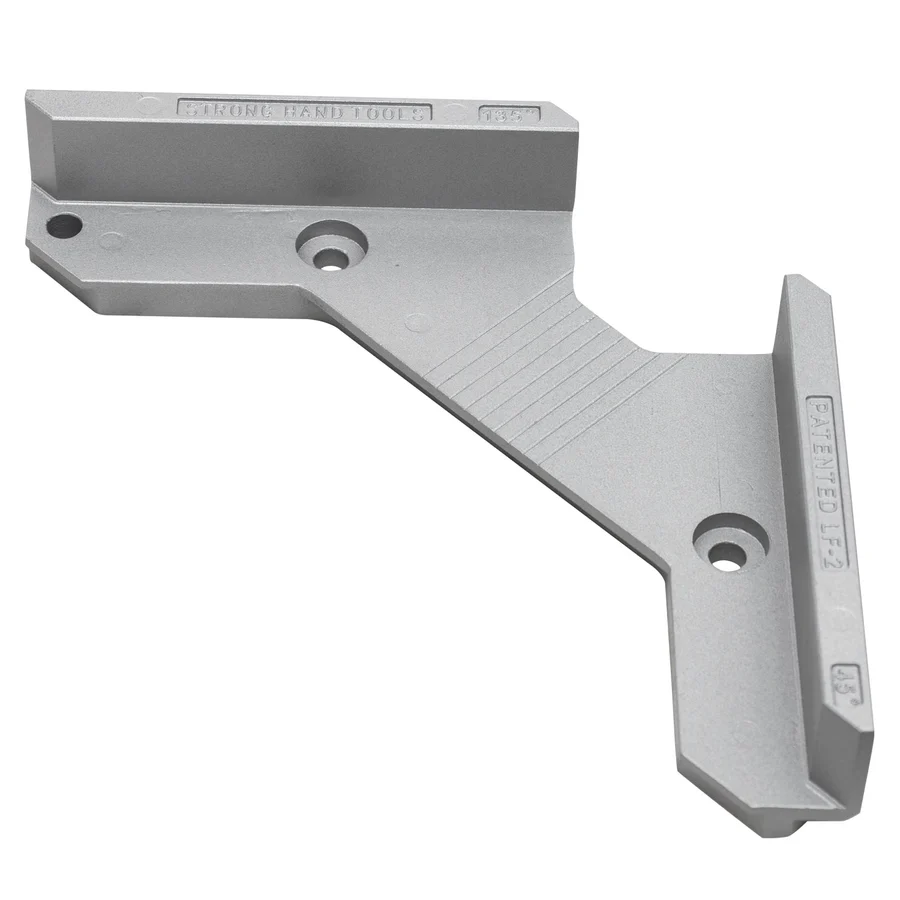

Un gabarit léger et portable pour équerrer rapidement vos pièces, en poste fixe ou sur le terrain.
Voir l'Équerre 90° ↗

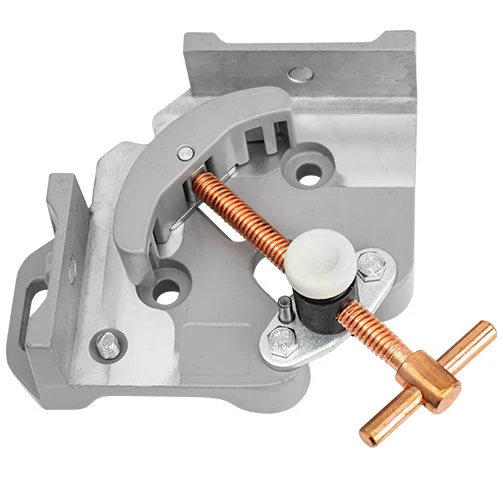

Une fixation magnétique instantanée pour une intervention rapide, sans boulonnage.
Voir l'Étau Magnétique ↗Actualités liées
Pour souder l’angle d’un cadre ou d’un châssis, il faut tenir trois pièces en même temps, chacune sur son axe. L’étau de soudage 3 axes Strong Hand Tools sert exactement à cela : il immobilise l’assemblage avant le pointage et pendant le refroidissement.
Ses vis à action rapide coulissent d’une pression sur le bouton, puis serrent comme une vis classique. Le bras pivotant, muni d’un V-Pad, tient la troisième pièce et s’écarte pour libérer l’assemblage terminé.
Deux tailles sont proposées : WAC35-SW pour une capacité de 95 mm et WAC45-SW pour 120 mm. Chaque étau est livré avec deux cales et deux blocs d’appui magnétiques pour soutenir les barres longues.
