Lors des opérations de soudage, le maintien précis des pièces métalliques est souvent l’une des étapes les plus importantes. Avant même d’allumer le poste à souder, il est nécessaire de positionner correctement les éléments afin de garantir un assemblage propre, régulier et conforme aux dimensions souhaitées.
C’est précisément le rôle de l’équerre magnétique de soudure. Cet outil permet de maintenir temporairement des pièces métalliques selon différents angles afin de faciliter le pointage et l’assemblage.
Mais toutes les équerres magnétiques ne se valent pas. Force magnétique, angles disponibles, taille, capacité de maintien ou encore présence d’un système réglable sont autant de critères à prendre en compte.
Dans ce guide, nous allons voir comment choisir une équerre magnétique de soudure adaptée à vos besoins et aux travaux réalisés dans votre atelier.
Une équerre magnétique de soudure est un accessoire permettant de maintenir rapidement deux ou plusieurs pièces métalliques dans une position définie.
Grâce à son aimant intégré, elle adhère directement aux surfaces en acier et facilite le maintien avant le soudage.
Son utilisation permet notamment :
Les soudeurs utilisent fréquemment ces outils pour réaliser :

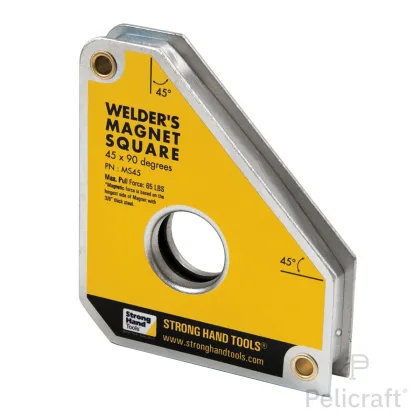

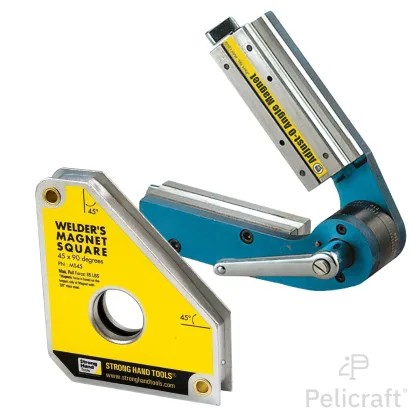

Les modèles fixes sont les plus répandus.
Ils proposent généralement plusieurs angles prédéfinis :
Ces modèles sont particulièrement appréciés pour leur simplicité d’utilisation et leur excellent rapport efficacité/prix.
Ils conviennent parfaitement aux travaux de serrurerie, métallerie ou fabrication de structures métalliques courantes.
Les modèles réglables permettent d’ajuster librement l’angle de travail.
Ils sont particulièrement utiles lorsque les assemblages ne sont pas standardisés ou nécessitent des angles spécifiques.
Ces équerres offrent davantage de polyvalence mais nécessitent généralement un budget plus important.
Elles sont souvent utilisées dans :
L’une des erreurs les plus fréquentes consiste à regarder uniquement la forme ou les angles disponibles sans prendre en compte la force magnétique.
La puissance de maintien doit être adaptée au poids des pièces manipulées.
Pour de petites pièces ou du tube léger, une force modérée est généralement suffisante.
En revanche, pour des profilés épais ou des structures plus lourdes, il devient nécessaire d’utiliser des modèles offrant une capacité de maintien supérieure.
Une force magnétique trop faible peut entraîner :
Les équerres magnétiques classiques sont toujours magnétiques.

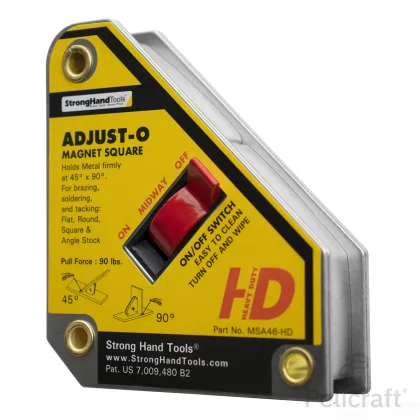

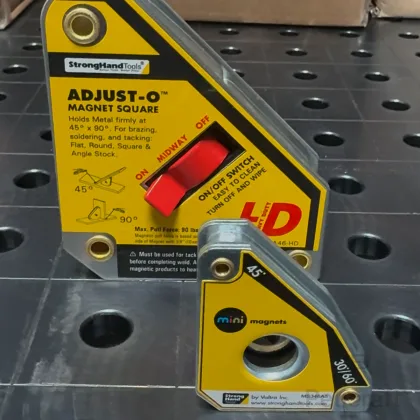

Les modèles commutables permettent quant à eux d’activer ou de désactiver le magnétisme grâce à un interrupteur intégré.
Cette technologie présente plusieurs avantages :
Ces modèles sont particulièrement appréciés dans les ateliers de production où les manipulations sont fréquentes.
Plus les pièces sont volumineuses, plus l’équerre devra offrir une surface de contact importante.
Pour des profilés lourds, il est souvent préférable d’utiliser plusieurs équerres simultanément.
Si vous réalisez principalement des cadres métalliques, un modèle fixe 90° peut suffire.
Pour des travaux variés, une équerre multi-angle ou réglable sera généralement plus pertinente.
Certaines équerres encombrent davantage la zone de travail.
Il est important de vérifier que l’outil ne gênera pas l’accès de la torche lors des opérations de soudage.
Le maintien d’un tube métallique à 90° est l’une des opérations les plus fréquentes en serrurerie, métallerie et fabrication mécano-soudée. Pourtant, obtenir un angle parfaitement droit peut rapidement devenir compliqué lorsque les pièces ont tendance à bouger au moment du pointage.

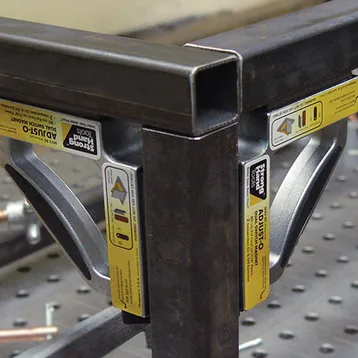

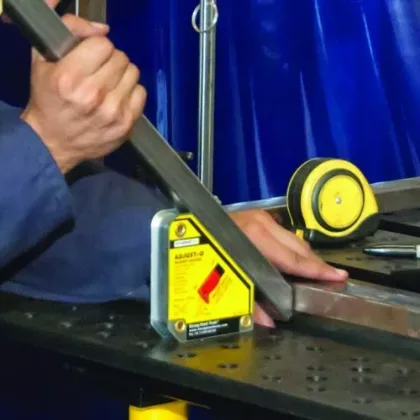

Une équerre magnétique de soudure permet de maintenir temporairement les tubes dans la position souhaitée avant la réalisation des premiers points de soudure. Les modèles multi-angles sont particulièrement appréciés pour ce type d’opération puisqu’ils offrent généralement un positionnement à 90°, mais également à 45° ou 135°.

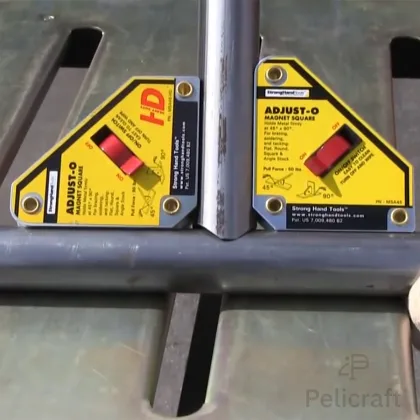

Pour les structures plus importantes, il est recommandé d’utiliser plusieurs points de maintien afin d’éviter toute déformation pendant le soudage. Une seule équerre peut suffire pour de petits assemblages, mais plusieurs supports apportent davantage de stabilité sur les cadres, châssis ou structures tubulaires.
L’utilisation d’une table de soudure associée à des accessoires magnétiques constitue souvent la solution la plus efficace pour garantir un assemblage précis et reproductible.
De nombreux utilisateurs rencontrent des difficultés simplement parce qu’ils ont choisi un modèle inadapté.
Les erreurs les plus fréquentes sont :
Un bon maintien repose autant sur la qualité de l’équerre que sur sa bonne utilisation.
Pour la majorité des travaux de serrurerie et de soudure courants, une équerre magnétique fixe constitue souvent le meilleur choix.
Elle offre :
Les modèles réglables deviennent particulièrement intéressants lorsque les assemblages sont variés ou nécessitent des angles spécifiques.
Dans un atelier professionnel, les deux solutions sont souvent complémentaires.
Même avec une équerre magnétique de qualité, certaines pièces peuvent légèrement se déplacer au moment du pointage. Ce phénomène est particulièrement fréquent lorsque les éléments sont lourds ou lorsque la surface de contact est réduite.
Pour limiter ce risque, il est conseillé de vérifier plusieurs points avant de commencer :
Le pointage doit permettre de verrouiller progressivement la position des pièces sans générer de contraintes excessives. Une mauvaise préparation peut entraîner un défaut d’équerrage qui sera difficile à corriger par la suite.
Dans les ateliers professionnels, les soudeurs combinent souvent équerres magnétiques, serre-joints et accessoires de bridage afin d’obtenir un maintien optimal avant la soudure définitive.

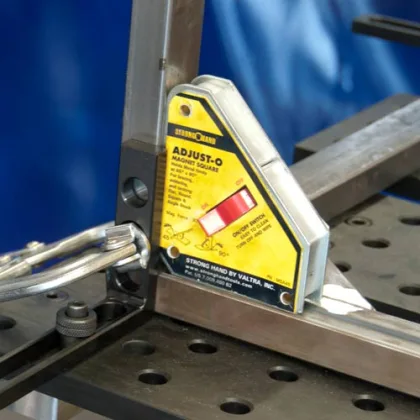

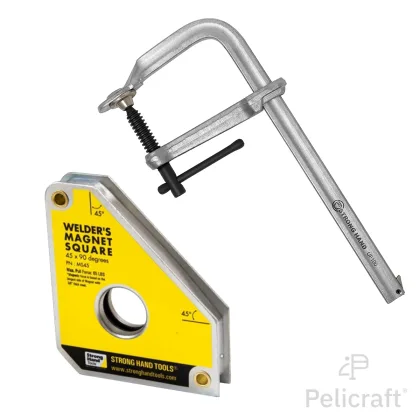

L’équerre magnétique et le serre-joint répondent à des besoins différents mais complémentaires.
L’équerre magnétique est principalement utilisée pour le positionnement rapide des pièces métalliques. Elle permet de créer facilement un angle précis et facilite grandement les opérations de pointage. Son principal avantage réside dans sa rapidité de mise en œuvre.
Le serre-joint, quant à lui, exerce une pression mécanique importante sur les pièces. Il garantit un maintien plus puissant et limite davantage les risques de déplacement lors des opérations de soudage.
Pour les petits assemblages ou les opérations rapides, l’équerre magnétique suffit souvent à elle seule. Pour les structures lourdes ou les fabrications exigeant une grande précision, l’utilisation combinée d’une équerre magnétique et d’un serre-joint reste la solution la plus efficace.
Dans de nombreux ateliers, ces deux outils sont utilisés simultanément afin de bénéficier à la fois de la rapidité du positionnement magnétique et de la force de serrage mécanique.
L’entretien d’une équerre magnétique de soudure est souvent négligé alors qu’il influence directement ses performances.
Au fil des utilisations, les surfaces magnétiques accumulent naturellement :
Ces résidus réduisent la qualité du contact entre l’aimant et la pièce métallique. Ils peuvent également provoquer de légers défauts de positionnement qui nuisent à la précision des assemblages.
Un nettoyage régulier à l’aide d’un chiffon, d’une soufflette ou d’une brosse adaptée permet de conserver toute l’efficacité de l’outil.
Il est également conseillé de vérifier périodiquement l’état général de l’équerre, notamment après une chute ou une exposition prolongée à une forte chaleur. Un aimant endommagé ou déformé peut entraîner une perte de précision lors des opérations de soudage.
Avec un entretien simple mais régulier, une équerre magnétique de qualité peut conserver ses performances pendant de nombreuses années d’utilisation en atelier.
Lors des opérations de soudage, il est recommandé de respecter les consignes de sécurité relatives aux fumées, aux projections et aux équipements de protection individuelle. Pour en savoir plus.
Même si l’équerre magnétique est extrêmement pratique, elle ne remplace pas toujours les autres solutions de bridage.
Pour les assemblages exigeant une précision maximale, il peut être pertinent de compléter son installation avec :
Cette combinaison permet d’améliorer la stabilité globale de l’assemblage.
Non. Les aimants nécessitent un matériau ferromagnétique comme l’acier.
Oui, mais il convient d’éviter une exposition prolongée à une chaleur excessive.
L’équerre magnétique permet généralement le maintien selon des angles précis tandis que l’aimant simple sert principalement au positionnement.
Non. Elle facilite le positionnement mais ne remplace pas toujours un bridage mécanique.
Pour les assemblages complexes, il est recommandé d’utiliser plusieurs points de maintien afin d’assurer un alignement optimal.
Choisir une équerre magnétique de soudure ne consiste pas uniquement à sélectionner un angle ou une taille. La force magnétique, le type d’assemblage, la fréquence d’utilisation et la précision recherchée doivent également être pris en compte.
Pour les travaux courants, une équerre fixe multi-angle répondra à la majorité des besoins. Pour les assemblages plus complexes, les modèles réglables ou commutables offrent davantage de flexibilité.
En sélectionnant un outil adapté à votre activité, vous gagnerez du temps lors du pointage, améliorerez la qualité de vos assemblages et réduirez les risques d’erreur lors du soudage.
